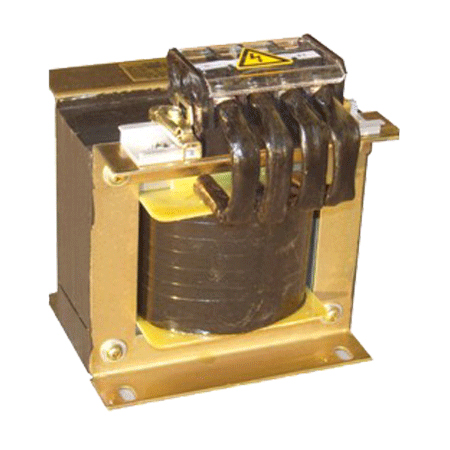

LR-ZKDG系列单相电抗器
2011-07-29 20:45:53 来源: 兰瑞电气 有人查看
LR-ZKDG系列单相电抗器
一、单相串联电抗器接线方式
|
二、型号说明
|
三、产品执行标准
|
|
LR-ZKDG
|
IEC289:1987电抗器
GB10229-88电抗器 (eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器 |
四、常用LR-ZKDG型单相串联电抗器设计选型及外形安装尺寸
5.1 LR-ZKDG型，230V系统，单相，XL/XC=6%，匹配电容器电压250V（适用于5次、7次谐波较大的场合）
|
电抗器型号
|
图
号
|
匹配
电容器
容量
|
电抗器
容量
|
电感量
(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安装尺寸
A×C
(mm)
|
安装孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-CKDG-0.12/0.25-7%
|
图2
|
5 kvar
|
0.12 kvar
|
2.785
|
96×115×135
|
84×70
|
7×12
|
63A
|
|
LR-CKDG-0.23/0.25-7%
|
10 kvar
|
0.23 kvar
|
1.393
|
120×135×155
|
90×85
|
7×12
|
63A
|
|
|
LR-CKDG-0.35/0.25-7%
|
15 kvar
|
0.35 kvar
|
0.928
|
150×140×180
|
122×90
|
7×12
|
63A
|
|
|
LR-CKDG-0.46/0.25-7%
|
20 kvar
|
0.46 kvar
|
0.696
|
150×140×180
|
122×90
|
7×12
|
63A
|
|
|
LR-CKDG-0.58/0.25-7%
|
25 kvar
|
0.58 kvar
|
0.557
|
150×145×180
|
122×95
|
7×12
|
63A
|
|
|
30 kvar
|
0.7 kvar
|
0.464
|
150×150×185
|
122×100
|
7×12
|
63A
|
5.2 LR-ZKDG型，230V系统，单相，XL/XC=7%，匹配电容器电压250V（适用于5次、7次谐波较大的场合）
|
电抗器型号
|
图
号
|
匹配
电容器
容量
|
电抗器
容量
|
电感量
(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安装尺寸
A×C
(mm)
|
安装孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-CKDG-0.12/0.25-7%
|
图2
|
5 kvar
|
0.12 kvar
|
2.785
|
96×115×135
|
84×70
|
7×12
|
63A
|
|
LR-CKDG-0.23/0.25-7%
|
10 kvar
|
0.23 kvar
|
1.393
|
120×135×155
|
90×85
|
7×12
|
63A
|
|
|
LR-CKDG-0.35/0.25-7%
|
15 kvar
|
0.35 kvar
|
0.928
|
150×140×180
|
122×90
|
7×12
|
63A
|
|
|
LR-CKDG-0.46/0.25-7%
|
20 kvar
|
0.46 kvar
|
0.696
|
150×140×180
|
122×90
|
7×12
|
63A
|
|
|
LR-CKDG-0.58/0.25-7%
|
25 kvar
|
0.58 kvar
|
0.557
|
150×145×180
|
122×95
|
7×12
|
63A
|
|
|
LR-CKDG-0.7/0.25-7%
|
30 kvar
|
0.7 kvar
|
0.464
|
150×150×185
|
122×100
|
7×12
|
63A
|
4.3 LR-ZKDG型，230V系统，单相，XL/XC=12%，匹配电容器电压250V（适用于有3次谐波的场合）
|
电抗器型号
|
图
号
|
匹配
电容器
容量
|
电抗器
容量
|
电感量(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安装尺寸
A×C
(mm)
|
安装孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-CKDG-0.2/0.25-12%
|
图2
|
5 kvar
|
0.2 kvar
|
4.775
|
96×130×135
|
84×85
|
7×12
|
63A
|
|
LR-CKDG-0.4/0.25-12%
|
10 kvar
|
0.4 kvar
|
2.387
|
150×140×180
|
122×90
|
7, ×12
|
63A
|
|
|
LR-CKDG-0.6/0.25-12%
|
15 kvar
|
0.6 kvar
|
1.592
|
150×145×180
|
122×95
|
7×12
|
63A
|
|
|
LR-CKDG-0.48/0.25-12%
|
20 kvar
|
0.8 kvar
|
1.194
|
150×165×185
|
122×115
|
7×12
|
63A
|
|
|
LR-CKDG-1.0/0.25-12%
|
25 kvar
|
1.0 kvar
|
0.955
|
168×165×200
|
138×115
|
7×12
|
63A
|
|
|
30 kvar
|
1.2 kvar
|
0.796
|
180×190×215
|
150×125
|
7×12
|
63A
|
4.4 LR-ZKDG型，230V系统，单相，XL/XC=13%，匹配电容器电压250V（适用于有3次谐波的场合）
|
电抗器型号
|
图
号
|
匹配
电容器
容量
|
电抗器
容量
|
电感量(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安装尺寸
A×C
(mm)
|
安装孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-CKDG-0.22/0.25-13%
|
图2
|
5 kvar
|
0.22 kvar
|
5.173
|
120×135×155
|
90×85
|
7×12
|
63A
|
|
LR-CKDG-0.43/0.25-13%
|
10 kvar
|
0.43 kvar
|
2.588
|
150×140×180
|
122×90
|
7×12
|
63A
|
|
|
LR-CKDG-0.65/0.25-13%
|
15 kvar
|
0.65 kvar
|
1.724
|
150×150×185
|
122×100
|
7×12
|
63A
|
|
|
LR-CKDG-0.87/0.25-13%
|
20 kvar
|
0.87 kvar
|
1.293
|
168×165×200
|
138×115
|
7×12
|
63A
|
|
|
LR-CKDG-1.08/0.25-13%
|
25 kvar
|
1.08 kvar
|
1.035
|
180×190×215
|
150×125
|
7×12
|
63A
|
|
|
LR-CKDG-1.3/0.25-13%
|
30 kvar
|
1.3 kvar
|
0.862
|
180×190×215
|
150×130
|
7×12
|
63A
|
说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。
