LR-ZKSG系列三相电抗器

2011-07-29 20:55:26　来源: 兰瑞电气　有人查看

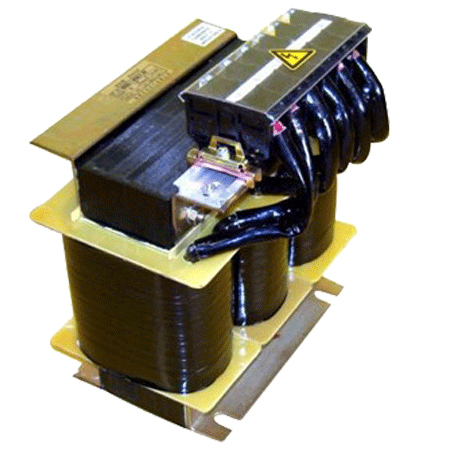

LR-ZKSG系列三相电抗器
一、用途
该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
二、结构特点
1. 该电抗器分为三相和单相两种，均为铁心干式。
2. 铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环      氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3. 线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4. 电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5. 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6. 外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。
7. 该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
三、使用环境条件
1. 海拔高度不超过2000米；
2. 行环境温度-25℃～+45℃，相对湿度不超过90%；
3. 周围无有害气体，无易燃易爆物品；
4. 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
四、性能参数
1. 可用于400V、230V系统；
2. 电抗率的种类：4.5%、6%、7%、12%、13%；
3. 额定绝缘水平3KV/min。；
4. 电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K；
5. 电抗器噪声不大于45dB；
6. 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；
7. 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95；
8. 三相电抗器的任意两相电抗值之差不大于±3%；
9. 耐温等级B 级（130℃）或H级（180℃）以上。
LR-ZKSG系列三相电抗器






IEC289:1987电抗器
GB10229-88电抗器
(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
七、常用LR-ZKSG型三相串联电抗器设计选型及外形安装尺寸
9.1 LR-CKSG型，400V系统，三相， 匹配电容器电压450V电抗器
9.1.1 XL/XC=6%，匹配电容器电压450V电抗器 （适用于有5次、7次谐波的场合）
电抗器型号
图号
匹配
电容器
容量
电抗器
容量
电感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
(A)
LR-0.3/CKSG-0.45-6%
图1
5 kvar
0.3 kvar
3×7.734
180×120×200
100×70
7×20
32A
LR-0.6/CKSG-0.45-6%
10 kvar
0.6 kvar
3×3.867
230×145×250
150×85
10×30
63A
LR-0.9/CKSG-0.45-6%
15 kvar
0.9 kvar
3×2.578
230×160×250
150×95
10×30
63A
LR-1.2/CKSG-0.45-6%
20 kvar
1.2 kvar
3×1.934
230×165×250
150×100
10×30
63A
LR-1.5/CKSG-0.45-6%
25 kvar
1.5 kvar
3×1.547
230×170×250
150×110
10×30
63A
LR-1.8/CKSG-0.45-6%
30 kvar
1.8 kvar
3×1.289
230×175×250
150×115
10×30
63A
9.1.2 XL/XC=7%，匹配电容器电压450V电抗器 （适用于有5次、7次谐波的场合）

电抗器型号
图号
匹配
电容器
容量
电抗器
容量
电感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
A或mm
LR-0.35/CKSG-0.45-7%
图1
5 kvar
0.35 kvar
3×9.024
180×120×200
100×70
7×20
32A
LR-0.7/CKSG-0.45-7%
10 kvar
0.7 kvar
3×4.512
230×145×250
150×85
10×30
63A
LR-1.08/CKSG-0.45-7%
15 kvar
1.08 kvar
3×3.008
230×160×250
150×95
10×30
63A
LR-1.4/CKSG-0.45-7%
20 kvar
1.4 kvar
3×2.256
230×165×250
150×100
10×30
63A
LR-1.75/CKSG-0.45-7%
25 kvar
1.75 kvar
3×1.805
230×170×250
150×110
10×30
63A
LR-2.1/CKSG-0.45-7%
30 kvar
2.1 kvar
3×1.504
230×175×250
150×115
10×30
63A
9.1.3 XL/XC=12%，匹配电容器电压450V电抗器 （适用于有3次谐波的场合）
电抗器型号
图号
匹配
电容器
容量
电抗器
容量
电感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
A或mm
LR-1.2/CKSG-0.45-12%
图1
10 kvar
1.2 kvar
3×7.735
230×165×250
150×100
10×30
32A
LR-1.8/CKSG-0.45-12%
15 kvar
1.8 kvar
3×5.157
230×175×250
150×115
10×30
63A
LR-2.4/CKSG-0.45-12%
20 kvar
2.4 kvar
3×3.867
265×180×280
150×115
10×30
63A
LR-3.0/CKSG-0.45-12%
25 kvar
3.0 kvar
3×3.094
265×190×280
150×125
10×30
63A
LR-3.6/CKSG-0.45-12%
30 kvar
3.6 kvar
3×2.578
300×200×310
150×120
10×30
63A

9.1.4 XL/XC=13%，匹配电容器电压450V电抗器 （适用于有3次谐波的场合）
电抗器型号
图号
匹配
电容器
容量
电抗器
容量
电感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
A或mm
LR-1.3/CKSG-0.45-13%
图1
10 kvar
1.3 kvar
3×8.38
230×165×250
150×100
10×30
32A
LR-1.95/CKSG-0.45-13%
15 kvar
1.95 kvar
3×5.586
230×175×250
150×115
10×30
63A
LR-2.6/CKSG-0.45-13%
20 kvar
2.6 kvar
3×4.19
265×180×280
150×115
10×30
63A
LR-3.25/CKSG-0.45-13%
25 kvar
3.25 kvar
3×3.352
265×190×280
150×125
10×30
63A
LR-3.9/CKSG-0.45-13%
30 kvar
3.9 kvar
3×2.793
300×200×310
150×120
10×30
63A
说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。
9.2 LR-CKSG型，400V系统，三相，匹配电容器电压525V电抗器
9.2.1 XL/XC=6%B，匹配电容器电压525V电抗器（5、7次谐波较大的场合）

电抗器型号
图
号
匹配
电容器
容量
电抗器
容量
电感量
(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
A或mm
LR-CKSG-0.3/0.525-6%B
图
1
5 kvar
0.3 kvar
3×10.528
180×120×200
100×70
7×20
32A
LR-CKSG-0.6/0.525-6%B
10 kvar
0.6 kvar
3×5.264
230×145×250
150×85
10×30
63A
LR-CKSG-0.9/0.525-6%B
15 kvar
0.9 kvar
3×3.509
230×160×250
150×95
10×30
63A
LR-CKSG-1.2/0.525-6%B
20 kvar
1.2 kvar
3×2.632
230×165×250
150×100
10×30
63A
LR-CKSG-1.5/0.525-6%B
25 kvar
1.5 kvar
3×2.106
230×170×250
150×110
10×30
63A
LR-CKSG-1.8/0.525-6%B
30 kvar
1.8 kvar
3×1.755
230×175×250
150×115
10×30
63A
9.2.2 XL/XC=7%B，匹配电容器电压525V电抗器（5、7次谐波较大的场合）
电抗器型号
图
号
匹配
电容器
容量
电抗器
容量
电感量
(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
A或mm
LR-CKSG-0.35/0.525-7%B
图
1
5 kvar
0.35 kvar
3×12.283
180×120×200
100×70
7×20
32A
LR-CKSG-0.7/0.525-7%B
10 kvar
0.7 kvar
3×6.141
230×145×250
150×85
10×30
63A
LR-CKSG-1.08/0.525-7%B
15 kvar
1.08 kvar
3×4.094
230×160×250
150×95
10×30
63A
LR-CKSG-1.4/0.525-7%B
20 kvar
1.4 kvar
3×3.071
230×165×250
150×100
10×30
63A
LR-CKSG-1.75/0.525-7%B
25 kvar
1.75 kvar
3×2.457
230×170×250
150×110
10×30
63A
LR-CKSG-2.1/0.525-7%B
30 kvar
2.1 kvar
3×2.047
230×175×250
150×115
10×30
63A
9.2.3 XL/XC=12%B，匹配电容器电压525V电抗器（适用于有3次谐波的场合）
电抗器型号
图
号
匹配
电容器
容量
电抗器
容量
电感量
(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
A或mm
LR-CKSG-1.2/0.525-12%B
图1
10 kvar
1.20 kvar
3×10.528
230×165×250
150×100
10×30
32A
LR-CKSG-1.8/0.525-12%B
15 kvar
1.80 kvar
3×7.019
230×175×250
150×115
10×30
63A
LR-CKSG-2.4/0.525-12%B
20 kvar
2.40 kvar
3×5.264
265×180×280
150×115
10×30
63A
LR-CKSG-3.0/0.525-12%B
25 kvar
3.0 kvar
3×4.211
265×190×280
150×125
10×30
63A
LR-CKSG-3.6/0.525-12%B
30 kvar
3.6 kvar
3×3.509
300×200×310
150×120
10×30
63A
9.2.4 XL/XC=13%B，匹配电容器电压525V电抗器 （适用于有3次谐波的场合）
电抗器型号
图号
匹配
电容器
容量
电抗器
容量
电感量
(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安装尺寸
A×C
(mm)
安装孔
K×L
(mm)
端子
F
A或mm
LR-1.3/CKSG-0.45-13%B
图1
10 kvar
1.3 kvar
3×11.405
230×165×250
150×100
10×30
32A
LR-1.95/CKSG-0.45-13%B
15 kvar
1.95 kvar
3×7.603
230×175×250
150×115
10×30
63A
LR-2.6/CKSG-0.45-13%B
20 kvar
2.6 kvar
3×5.703
265×180×280
150×115
10×30
63A
LR-3.25/CKSG-0.45-13%B
25 kvar
3.25 kvar
3×4.562
265×190×280
150×125
10×30
63A
LR-3.9/CKSG-0.45-13%B
30 kvar
3.9 kvar
3×3.802
300×200×310
150×120
10×30
63A

说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。
